محل  نصب

محل  نصب دستگاه کلرزن خورشیدی باید در نزدیکی مخزن آب  و حداکثر در فاصله  20 متری از آن  باشد.  بهتر است سطح ارتفاع نصب دستگاه از سقف مخزن بالاتر باشد و در صورت نصب در پایین مخزن بیش از 10متر اختلاف ارتفاع با سقف مخزن نداشته باشد. بهترین محل نصب سقف مخزن آب میباشد.

محل نصب باید در معرض کامل نور خورشید در تمام ساعات طول روز باشد. قرار گرفتن در نزدیکی سایه درخت یا دیوار سبب کاهش توان پنل خورشیدی خواهد شد.

سطح زیرین دستگاه باید استحکام کافی جهت تحمل بارهای ناشی از باد را داشته باشد. به این منظور در صورتی که دستگاه بر روی سقف مخزن نصب نمیشود، حتما روی فونداسیون به حداقل ابعاد 40 *40 سانتی متر نصب و پیچ و پلاک شود.

جهت جغرافیایی نصب دستگاه در شکل زیر نمایش داده شده است.



اجزا نصب

اجزا و ترتیب نصب قطعات در شکل زیر نشان داده شده است.

• ابتدا پایه فلزی را با رول بولتهای قرار داده شده در مجموعه به فنداسیون محکم کنید.
• قاب بدنه را با ناودانی پشت بند به پایه فلزی با پیچ محکم کنید.
• باکس UPVC را در محل قرار داده و پیچهای پشت باکس را ببندید.
• تسمه ضربه گیر را روی باکس UPVC قرار دهید و پیچ های بالای آنرا محکم ببندید.
• پنل خورشیدی را به استراکچر آن پیچ کنید.
• ابتدا سیمهای باتری را به باتری متصل نمایید. (به قطبهای مثبت و منفی توجه نمایید. ) – چراغ Load روشن میشود.
• سپس سیمهای پنل خورشیدی را به آن متصل نمایید. (چراغ PV روشن میشود.)

جهت انجام محاسبات کلرزنی به صورت آنلاین اینجا کلیک کنید.

تعویض شلنگ پمپ پرستالتیک

 مراحل تعویض:

1. مهره روی درپوش شفاف را باز کنید.
2. درپوش را جدا نمایید.
3. دستگاه را روشن کرده و سرعت موتور را روی حداقل قرار دهید.
4. همزمان با چرخش غلطک‌ها، شلنگ را به‌آرامی از مسیر خارج کنید.
5. اتصال مشکی سمت راست را جدا نمایید.

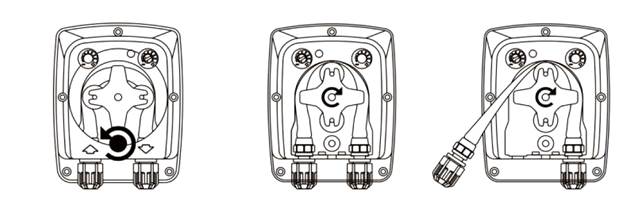

6. شلنگ جدید را مطابق تصویر در مسیر قرار دهید.
7. درب شفاف را بسته و پیچ‌ها را محکم کنید.

پس از جایگذاری شلنگ جدید، جهت عدم آسیب به پمپ و همچنین مکش مناسب مطابق تصویر بالا حتما زبانه روی درب شفاف را در محل قرار دهید و پیچ روی درب را محکم ببندید.

– مشخصات شلنگ پمپ پریستالتیک

در جدول زیر مشخصات شلنگ پمپ پریستالتیک درج شده است. این شلنگ در سازگاری با محلول کلر یا آب ژاول میباشد.

Thermoplastic Elastomer (TPE)	Material
9.5 mm	Outer Diameter
1.6 mm	Thickness
Beige	Color
Acid, Alkali, chemicals	Usage
64A	Hardness
Food Grade	Certified
30M Tension	Life time
France	Place of Origin

دستور العمل تنظیم تایمر

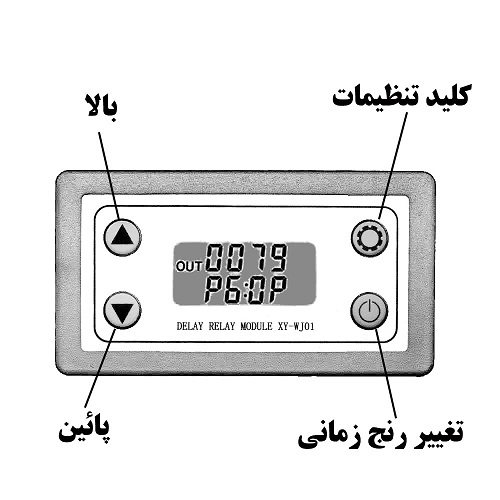

تایمرمطابق شکل از 4 کلید و یک صفحه نمایش تشکیل شده است.

پارامترها

• OP زمان روشن بودن دستگاه
• CL زمان خاموش بودن دستگاه
• LP تعداد تکرار عملیات قطع و وصل؛ در صورتی که از “—-” استفاده شود چرخه بی پایان می شود (دائما تکرار میشود).

رنج زمانی

محدوده زمانی با توجه به اعشار در رقم های پارامتر مشخص می شود.

X X X X بدون رقم اعشار:   ثانیه

X.X.X.X همه ارقام دارای اعشار:  دقیقه

مثال:

• 3 ثانیه           0 0 0 3
• 12 دقیقه        0.0.1.2

برای تغییر رنج زمانی (دقیقه / ثانیه) کلید ()را فشار دهید.

مدهای کاری

دستگاه دارای 9 مد کاری میباشد، برای کلرزنی دائم باید در حالت مد کاری P6 تنظیم گردد.

روش تنظیم

• دکمه تنظیمات را 3  ثانیه نگه دارید. ( ورود به منو)
• با دکمه تنظیمات بین OP / CL / LP و مدها جابجا شوید.
• با کلیدهای بالا (▲) و پایین مقدار زمان روشن/خاموش را تنظیم کنید.
• پس از پایان کار، مجدداً 3 ثانیه دکمه تنظیمات را نگه دارید تا تنظیمات ذخیره شود.

نصب حفاظ فلزی پیرامون کلریناتور خورشیدی ویونا جهت افزایش ایمنی و جلوگیری از دسترسی غیرمجاز به شکل زیر امکانپذیر است.

توجه: حتما بعد از روانکاری شلنگ پمپ پریستالتیک با گریس، دریچه شفاف را در محل قرار داده و پیچ آنرا محکم ببندید.
